Das Kurven-Analyse-Programm für Atari ST
Diskutant-Logo

Der Diskutant

Der Diskutant ist ein Programm für den guten, alten Atari ST und dient in erster Linie - wie der Name bereits vermuten läßt - zur Diskussion mathematischer Kurven, also zur Ermittlung von Nullstellen, Extremwerten und Wendepunkten. Auch analytische Differentiation, numerische Integration, numerische Lösung von Differentialgleichungen, Meßdatenauswertung, Animationen und vieles mehr sind mit dem Diskutanten ein Kinderspiel. Mit Hilfe eines Atari-Emulators läßt er sich auch heute noch auf jedem mittelprächtigen PC einsetzen.

Geschichtliches

Die Version 1.0 habe ich 1990 zur Blütezeit des Atari ST veröffentlicht, die letzte Version war V.2.21 aus dem Jahr 1995, die für 198,- DM (plus Versandkosten) käuflich zu erwerben war. Am Ende gab es sogar eine spezielle Version für den edlen Atari TT, die dessen mathematischen Coprozessor ausnutzen konnte. Davon habe ich selbst im Rahmen meiner Diplomarbeit regen Gebrauch gemacht: Der Diskutant hat meine komplette Meßdatenauswertung durchgeführt (nachdem ich extra noch genau die Dinge eingebaut hatte, die dazu nötig waren - insbesondere das nicht-lineare Meßdatenfitting).

Ein großer kommerzieller Erfolg war Der Diskutant leider nicht. Die Preise für Anzeigen in den einschlägigen Magazinen waren derart hoch, daß meine Gewinne davon zum großen Teil wieder aufgefressen wurden (soweit ich mich erinnere, kostete im c't-Magazin eine achtel Seite um die 1800,- DM - das habe ich mir nur einmal geleistet und dann doch lieber die billigeren Atari-Gazetten bevorzugt). Davon abgesehen konnte ich mit der Resonanz aber sehr zufrieden sein. Von den Kunden kam großes Lob, und auch die Kritiken in der Presse waren sehr positiv. Ich darf in aller Unbescheidenheit behaupten, daß Der Diskutant auf seiner Plattform ziemlich konkurrenzlos war.

Mitte der 90er war's dann mit dem Atari langsam vorbei. Gegen die immer billiger werdenden PCs und Windows 95 konnte er sich nicht mehr durchsetzen. Man muß auch zugeben, daß Windows 95 gegenüber Windows 3.11 eine deutliche Verbesserung war und Ataris GEM-Oberfläche erstmals in den Schatten stellte. Kurzum, mit dem Atari schlief auch Der Diskutant sanft ein. Im Oktober 2002 habe ich ihn dann endlich noch einmal hervorgekramt, um ihn in der Version 2.22 zum kostenlosen Download bereitzustellen. Auf daß der eine oder andere alte Atari-Fan noch etwas damit anfangen möge ...

Und Mitte 2017 gab es tatsächlich noch einmal eine kleine Weiterentwicklung: Aus einem konkreten Bedarf heraus wurde das Meßdatenfitting um die sogenannte Gabor-Funktion erweitert, und die aktuelle Version ist nun 2.23.

Leistungsspektrum

Im folgenden eine kurze Übersicht über die Funktionen des Diskutanten
  • Allgemeine Eigenschaften:
    • Abbildungen aus ℝ in ℝ und aus ℝ in ℝxℝ
    • Kurven explizit, polar und parametrisch darstellbar
    • Meßdatenauswertung (Interpolation, Approximation, Fit, statistische Auswertungen)
    • automatische Trickfilmerzeugung
    • transparentes Bedienungskonzept, integriertes Hilfesystem
    • kinderleichte Bedienung durch GEM-Benutzeroberfläche
    • läuft mit Color- und Monochrommonitor
  • Grafikfähigkeiten:
    • Funktionsgraphen, Kurvenscharen, Richtungsfelder von Differentialgleichungen
    • beliebig viele Kurven in einer Graphik darstellbar, 3 Kurven gleichzeitig bearbeitbar
    • automatische oder manuelle Positionierung des Achsenkreuzes
    • wahlweise Achsenkreuz oder skalierter Rahmen
    • automatische oder manuelle Skalierung der Achsen, Gitterlinien, Gitterpunkte
    • umfangreiche Möglichkeiten zur Achsenbeschriftung
    • automatische Berechnung oder manuelle Eingabe von Streckfaktoren
    • integrierter Graphikeditor zur manuellen Nachbearbeitung von Graphiken
    • Arbeitsblattgröße bis zu 32000 x 32000 Pixel (speicherabhängig), Vorschau-Funktion
    • Druckerausgabe bis zu 360 dpi, Druckertreiber anpaßbar
    • Speicherung im PIC- und IMG-Datenformat
  • Mathematisches Leistungsspektrum:
    • analytische und numerische Differentiation
    • numerische Integration, Berechnung von Kurvenlängen
    • numerische Berechnung von Nullstellen, Extremwerten und Wendepunkten
    • numerische Lösung von Differentialgleichungen
    • Interpolation, Approximation, statistische Auswertung von Meßdaten
    • Erstellen von Wertetabellen
    • integrierter, alphanumerischer Taschenrechner, verschiedene Zahlensysteme
    • Zahlenbereich ±5,11E±4931, Rechengenauigkeit 9,5 Stellen
    • alle mathematischen Standard-Funktionen, z. B. exp, sin, arsinh, cosech
    • Zufallsfunktion rnd, min, max, log zu beliebiger Basis, sum, prod etc.
    • Definition von bis zu 31 Variablen und Scharparametern

Bilder und Bildschirmfotos

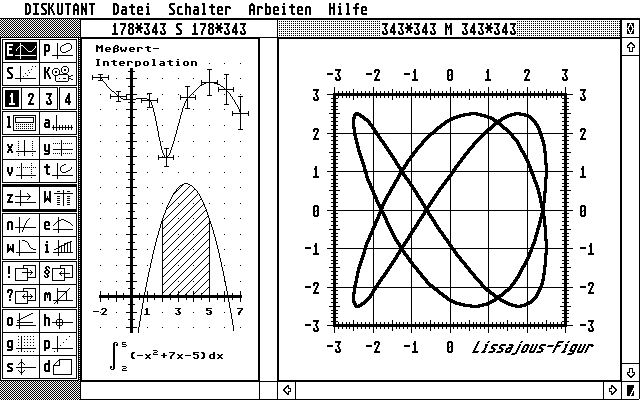

Bildschirmfoto der Benutzeroberfläche:

Bildschirmfoto der Benutzeroberfläche

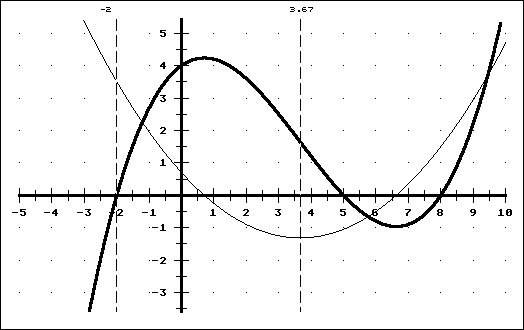

Eine Funktion und ihre erste Ableitung, Nullstellen- und Wendepunkt-Markierung:

Kurvendiskussion

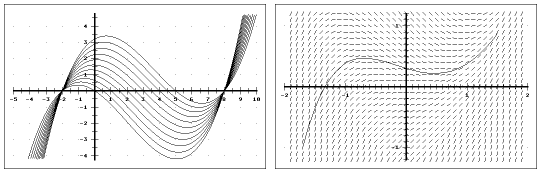

Kurvenschar (links) und Richtungsfeld der Differentialgleichung y'=x^2-y und Lösung eines Anfangswertproblems (rechts):

Kurvenschar und Richtungsfeld einer Differentialgleichung

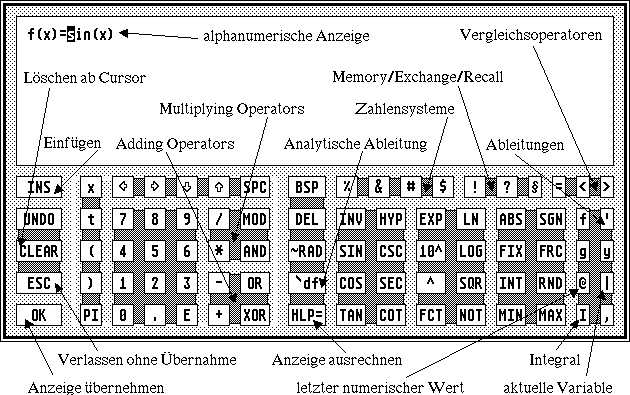

Alphanumerischer Taschenrechner zur Eingabe der Funktionsterme:

Taschenrechner zur Eingabe von Funktionstermen

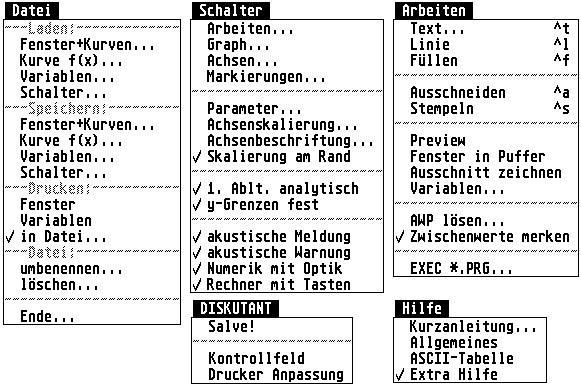

Hauptmenü:

Hauptmenü

Statistikmenü:

Statistikmenü:

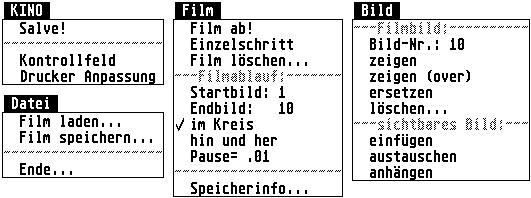

Kinomenü:

Kinomenü:

Pressestimmen

Das c't-Magazin für Computertechnik schrieb in der Ausgabe 9/1990 über die Version 1.0:
"... Was verlangt man von einem solchen Programm? Es muß zunächst einmal mindestens einen Funktionsterm, besser mehrere Terme rationaler und transzendenter Funktionen einer reellen Variablen aufnehmen und plotten können. Zudem sollte man leicht die Ableitungen berechnen und beliebige bestimmte Integrale dieser Funktionen bestimmen können. Bei einem Programm für den Atari ST erwarte ich außerdem eine intensive Nutzung der grafischen Ressourcen. Um es vorweg zu sagen - all dies macht der Diskutant 'mit links'.
... Hinzu kommt das leicht verständliche und informative Handbuch, welches im Anhang sogar noch einen kleinen Exkurs über die Grundlagen der Analysis anbietet. Der Programmautor zeigt hier gute Verständlichkeit ...
... Das gesamte Programm ist mit seiner wirklich (!) intuitiven Benutzeroberfläche leicht zu bedienen. Insgesamt ein empfehlenswertes Produkt, welches die Grundlagen der Analysis und der Meßdatenauswertung in anschaulicher Weise zu genießen gestattet - nicht nur für Schulen und streßgeplagte Abiturienten."

Das Atari Journal testete in der Ausgabe 6/1992 die Version 2:
"... Wichtigste Zielsetzung des Autors bei der Erstellung des Programms war eine möglichst einfache Bedienbarkeit. Dies sollte auch nicht an der Quantität der zur Verfügung stehenden Menüpunkte scheitern.
... Mit zur Konzeption der einfachen und intuitiven Bedienbarkeit gehören die beiden Taschenrechner. Mit ihnen lassen sich neben den üblichen Berechnungen auch alle Funktionseingaben tätigen, um diese später als Kurven darzustellen.
... Hervorgehoben seien die Möglichkeiten der Bestimmung von bestimmten Integralen und die Fähigkeit zur symbolischen Ableitung von Funktionen.
... 'Der Diskutant' erlaubt im Umfeld der Diskussion und deren Darstellung eine Unmenge zumeist sehr nützlicher und auch didaktisch sinnvoller Einstellungen und Zusatzberechnungen Auf vieles, was für ein Programm dieser Qualität selbstverständlich erscheint, wie die Beeinflussung der Achsen, der Skalierung, des Linienstils, der Liniendicke, der Genauigkeit, der Achsenverschiebbarkeit, der Rasterung, der Beschriftung und der Berechnung eines neuen Ausschnitts will ich erst gar nicht eingehen. Soviel sei aber gesagt: Es ist alles vom Feinsten, leicht bedienbar und - rudimentäre Mathematik-Kenntnisse vorausgesetzt - intuitiv verständlich.
... Fazit: Für die anvisierte Zielgruppe erscheint der Diskutant sowohl in puncto Leistungsumfang als auch in Bezug auf die Bedienbarkeit als eines der momentan besten Angebote auf dem Atari. Das Konzept ist durchdacht und vor allen Dingen vom Benutzer sofort nachzuvollziehen. Die Funktionsvielfalt und die akkurate Ausführung ergeben für mich das Prädikat: besonders wertvoll. Der Preis von 198,- DM ist sicher angemessen zu nennen."

Download

Datei
GrößeBeschreibungVersionPlattform
dskt_223.zip 389 kB Der Diskutant-Binary 2.23 Atari ST oder Emulator
dskt_anl.zip
269 kB Bedienungsanleitung zum Diskutant 2.00 Atari ST, Signum-2- Textverarbeitung

Achtung: Um Der Diskutant verwenden zu können, benötigen Sie einen Atari ST oder einen Atari-ST-Emulator.

Änderungsliste

Die Version 2 ist im Handbuch beschrieben; seither gab es die folgenden Änderungen:


Mai 2017, Version 2.23:
  • Man kann mit der Levenberg-Marquardt-Methode jetzt auch Gabor-Funktionen fitten.
Oktober 2002, Version 2.22:
  • Kostenlose Version zur Verwendung in Atari-Emulatoren.
Version 2.20:
  • Levenberg-Marquardt-Fit ist implementiert.
  • Man kann jetzt von Meßdaten im Menü "Berechnungen" komfortabel per Cursorlinie x- und y-Offsets abziehen.
Version 2.19:
  • Der Menüname "Datei" blinkt jetzt, wenn eine Datei geöffnet ist, in die Druckerausgaben geschrieben werden.
  • Auch eine Graphik kann man jetzt statt sie auszudrucken in eine Datei umleiten, um sie dann z. B. auf einem PC über DOS auszugeben; das kann man dann mit dem Befehl
    copy pfad\dateiname lpt1 /b
    tun.
Version 2.18:
  • Menüpunkt Punkte-"i ∈ [Startindex,Endindex]" wirkt jetzt auch auf alle Menüpunkte im Menü "Auswertung".
  • Bei der analytischen Ableitung konnte ein Klammerfehler auftreten, wenn nach einem Minuszeichen eine Klammer folgen sollte, die ihrerseits wieder ein Minus enthielt. Z. B. wurde die Klammer im Ausdruck x-(1-x) fälschlich nicht gesetzt, wenn dieser Ausdruck das Ergebnis einer analytischen Ableitung war.
  • Nach dem Laden einer Graphik, die logarithmisch skaliert war, konnte es beim Linienzeichnen zum Absturz kommen.
Version 2.17:
  • Im Statistik-Modus wurden bei Großbildern die Meßpunkte nicht richtig verbunden.
Version 2.16:
  • Auch die Druckroutine für 240 dpi arbeitet jetzt korrekt.
  • Der Cursor läuft im Taschenrechner bei Backspace und Insert nicht mehr nach.
Version 2.15:
  • In den Taschenrechnern funktionierten die Tasten "@", "|", "~" u. "`" nicht mehr über die Tastatur (wahrscheinlich seit V.2.10).
Version 2.14:
  • Neue Funktionen innerhalb von Menüpunkt "m" ("Markieren"):
    - Tastendruck "d" schaltet die Ausgabe auf "Delta-Cursor"
    - Tastendrücke "n", "e" und "w" suchen die nächste Null-, Extrem- bzw. Wendestelle auf.
Version 2.13:
  • Kleiner Fehler beim Zuladen von Filmen korrigiert.
Version 2.12:
  • Die Taschenrechner gehen wieder schneller. Versehentlich war seit V.2.10 ein Flag immer so gesetzt, als würde Text eingefügt.
Version 2.11:
  • Es gibt ein "Gimmick" unter Menüpunkt "Salve!". (Ja, ja, nicht besonders originell - aber der Aufwand war relativ gering und man führt seinen ignoranten Bekannten ja auch gerne mal mit einer Zoom-Animation ins "Mandelbrot" die ästhetische Seite der Mathematik vor... Erster Tip: x-Intervall=4, Achsenkreuz in die Mitte. Experimentieren sie ruhig ein bißchen; es geht wirklich fast alles: Automatische Animationen (Zooming, Moving), Farb-, Graustufen- (gedithert), Binäbilder, Posterdruck ...
  • Bei logarithmischer Achsenteilung und gleichzeitiger Einstellung "Skalierung am Rand" konnte ein (fast) letaler Fehler auftreten: Eine Schleife wurde falsch initialisiert und terminierte daher erst nach sehr langer Zeit.
  • Filme kann man jetzt auch zu einem schon bestehenden hinzuladen, sofern der Speicher reicht, die Farbauflösung und die Bildformate übereinstimmen.
  • Ein paar kleinere Ungereimtheiten wurden beseitigt.
Version 2.02:
  • Nachgeladene Programme finden jetzt auch ihre RSC-Dateien.
  • Mit Tastendruck "b" kann man den ganzen Bildschirm (und nicht nur ein Fenster wie bisher) im PIC-Format abspeichern.
Version 2.01:
  • Vor dem Speichern oder Laden wird der freie Speicher auf Diskette jetzt nur noch ausgegeben, wenn man gleichzeitig eine Shift-Taste drückt. (Das Ermitteln des freien Speichers auf der Festplatte dauert auf älteren TOS-Versionen unerträglich lange.)
  • Der Pfad zum Nachladen eines Programmes wird gespeichert.

Atari-Emulatoren

Es gibt mittlerweile eine ganze Reihe von guten Atari-Emulatoren, die insbesondere dazu dienen, alte Spiele ablaufen zu lassen. Zum Glück funktioniert das auch mit dem Diskutant. Ausprobiert habe ich das mit den folgenden:

Emulator Plattform Bemerkungen
PaCifiST MS-DOS  Erster brauchbarer Atari-Emulator überhaupt. Wird nicht mehr gepflegt.
Tosbox MS-DOS  Fokus liegt hier nicht auf Spielen, sondern auf Anwendungen.
WinSTon Windows  Wird nicht mehr gepflegt.
STew Windows  Nachfolger von WinSTon.
STEem Windows/
Linux
Mein Lieblingsemulator; komfortable Oberfläche, emuliert wohl so ziemlich alle Atari-Features.
STonX Unix/Linux  ST-Emulator unter X.

Erste Anlaufstelle für alle Atari-Belange ist der Little Green Desktop.
